Villa Mondeggi: linea vita sul tavolato in legno, senza toccare la struttura portante

La criticità progettuale

La necessità era realizzare un sistema anticaduta su una struttura lignea leggera, evitando di coinvolgere travi e travetti e di creare potenziali punti di infiltrazione. L’impiego di fissaggi profondi o di elementi accessori per raggiungere la struttura portante avrebbe richiesto lavorazioni più complesse, con un maggiore impatto sul pacchetto di copertura e sugli ambienti sottostanti.

La soluzione con SMARTFLEX-LIGHT

Il progetto ha previsto due linee di ancoraggio ortogonali, realizzate mediante cinque dispositivi SMARTFLEX-LIGHT installati direttamente sul tavolato superiore. Ogni elemento è stato fissato con 20 viti autofilettanti. Alle torrette è stata collegata una linea di ancoraggio flessibile in cavo di Tipo C, conforme alla norma EN 795, senza ricorrere a opere accessorie per il collegamento alla struttura portante.

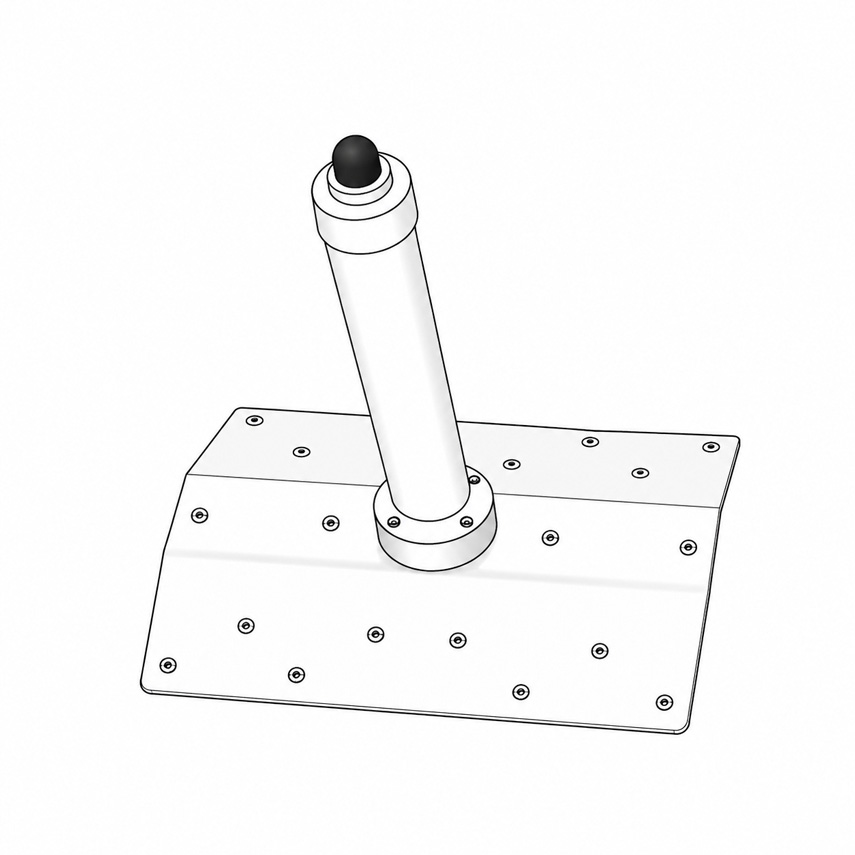

Imm1: schema di progetto: i due ancoraggi lineari ortogonali con i cinque dispositivi in copertura. - Imm2: la piastra avvitata al tavolato ripartisce il carico; alla torretta si attesta l'estremità della linea in cavo.

Il principio tecnico alla base del sistema è la deformazione controllata: quando viene sottoposto a sollecitazione, il dispositivo si deforma secondo parametri prestabiliti, assorbendo parte del carico e limitando le forze trasmesse ai fissaggi e alla copertura. Questa caratteristica consente l’ancoraggio diretto al tavolato, mentre la piastra sagomata permette di distribuire uniformemente i punti di fissaggio sulla superficie disponibile.

Il risultato ottenuto

La copertura può essere percorsa in sicurezza e il sistema anticaduta rimane sempre disponibile per le successive attività di ispezione e manutenzione.

Imm: la linea di ancoraggio installata lungo la falda, dalla partenza fino al colmo.

I vantaggi della soluzione

• Installazione dall’alto: il sistema permanente viene posato sullo strato superiore della copertura, prima della realizzazione del manto finale.
• Nessun impatto sugli ambienti interni: non sono necessari interventi diretti su travi e travetti né lavorazioni nei locali sottostanti, preservando affreschi e opere d’arte.
• Maggiore continuità dell’impermeabilizzazione: l’assenza di attraversamenti profondi riduce i potenziali punti critici del pacchetto di copertura.
• Adattabilità in cantiere: la torretta può essere tagliata a misura direttamente durante la posa, senza richiedere attrezzature specifiche.

Quando scegliere questo approccio

Rispetto alle strutture in calcestruzzo o acciaio, una copertura lignea è composta da elementi con caratteristiche e capacità resistenti differenti. Per questo motivo, il sistema anticaduta deve essere individuato considerando la configurazione effettiva della copertura.

• Struttura portante difficilmente raggiungibile: quando travi e travetti non sono facilmente localizzabili, il tavolato strutturale può diventare il piano di fissaggio più adatto.
• Coperture leggere: l’impiego di piastre di ripartizione e dispositivi a deformazione controllata consente di distribuire meglio i carichi, evitando la concentrazione delle sollecitazioni.
• Edifici sottoposti a tutela: negli immobili vincolati assumono particolare importanza il ridotto impatto visivo, la salvaguardia delle finiture interne e la continuità del pacchetto di copertura.

SMARTFLEX-LIGHT: caratteristiche tecniche

• Tipologia: dispositivo di ancoraggio a deformazione controllata, progettato per distribuire le sollecitazioni sul tavolato.
• Composizione: piastra metallica sagomata e torretta di rialzo regolabile in base al pacchetto di copertura.
• Fissaggio: installazione diretta sul tavolato strutturale mediante viti per legno.
• Posa: applicazione sullo strato superiore della copertura, prima della realizzazione del manto finale.
